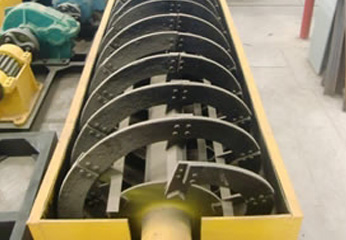

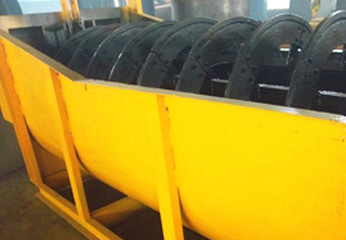

螺旋分级机

螺旋分级机是选矿的设备之一,借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的设备。螺旋分级机应用于处理冲积砂矿,螺旋分级机厂家咨询电话:0371-67199996

【生产能力】:
【应用物料】:
【应用领域】:
产品介绍
   螺旋分级机是选矿的设备之一,借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。螺旋分级机应用于处理冲积砂矿,尤其适合于有用矿物单体解离度高而且呈扁平状者。螺旋分级机简称分级机。分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。
​    螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。
​    螺旋分级机是广泛用于选矿设备中与球磨机、磁选机等组成的专业配套生产线工艺,将矿物料中的细泥与矿物料分离出来,并对物料进分级洗选作业,借用不同物料重力和密度不同,在液体物料中的下降速度不一样的原理,粗大的比重的物料沉入槽内,细物料与杂质在水表面由排料口溢流出.
产品优势
1、主体主要由动力装置、槽体、支座、升降装置.
2、主要分为单、双螺旋、高堰式、沉没式等四种设备.
3、主要将球磨设备的物料进不同规格的分类和杂质的选分等级。
工作原理
   该机工作时分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。
技术参数
型号 螺旋转速(r/min) 水槽长度(mm) 螺旋直径(mm) 电机传动功率(kw) 电机提升功率(kw) 返砂能力(t/d) 溢流能力(t/d)
FG7.5 6-10 5500 750 3 手动 340-570 65
FG10 5.0-8.0 6500 1000 4 手动 675-1080 110
FG12 5.0-8.0 6500 1200 5.5 1.5 1170-1870 155
FG15 4.0-6.0 8400 1500 7.5 2.2 1830-2740 235
FG20 4.0-6.0 8400 2000 11 2.8 3240-5400 400
FG24 3.6 9210 2400 15 3 4650-7450 580
FG30 3.2 1250 3000 22 4 11625 890
2FG12 5.0-8.0 6500 1200 5.5×2 1.5×2 2340-3740 310
2FG15 4-6.0 8400 1500 7.5×2 1.5×2 3660-5480 470
2FG20 3.0-5.5 8400 2000 11×2 2.8×2 7780-11880 800
2FG24 3.6 9210 2400 15×2 3×2 13600 1160
2FG30 2.0-3.2 12500 3000 22×2 4×2 14600-23400 1785
